Panoramica

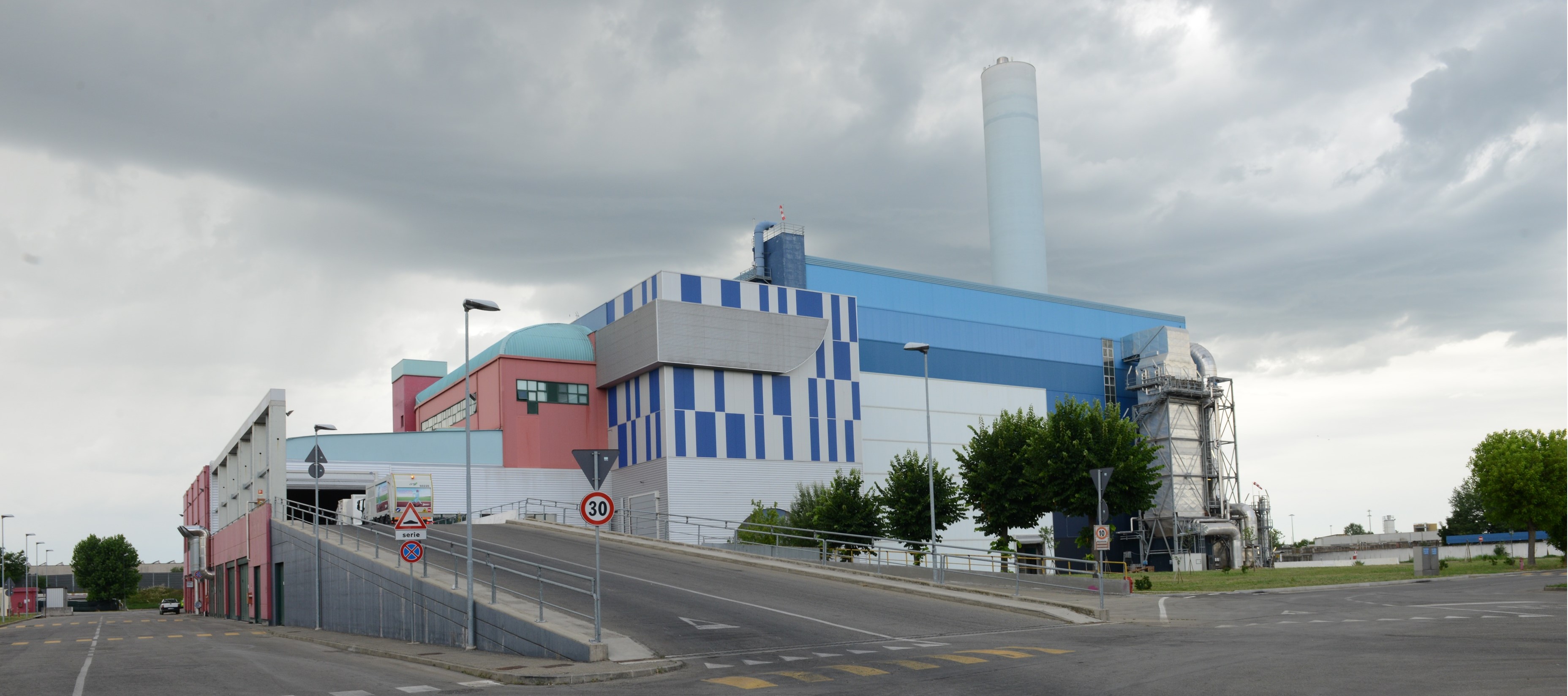

L'impianto di termovalorizzazione rifiuti si trova a Modena in Via Cavazza 45, all'interno di un comparto multifunzionale. Il comparto vede la presenza anche di un impianto di trattamento chimico fisico di rifiuti liquidi gestito da Herambiente S.p.A. dell'impianto di depurazione delle acque reflue della città di Modena gestito da Hera S.p.A.

Le prime due linee dell'impianto, ciascuna con una potenzialità di 140 ton giornaliere, sono entrate in esercizio nel 1980. Successivamente è stata realizzata una terza linea, costruita secondo i criteri previsti dal D.P.R. 915/82 ed avente una potenzialità nominale di 250 ton giornaliere.

Quando l'impianto è entrato in esercizio, nei primi anni '90, il quantitativo massimo annuo complessivo di rifiuti solidi urbani trattabili era di 140.000 ton annue, mentre la quantità massima di rifiuti sanitari trattabili non superava le 5.000 ton annue.

Le linee sopradescritte sono state dismesse nel settembre del 2009 ed abbattute definitivamente tra il maggio e il dicembre 2011, lasciando il posto alla nuova configurazione impiantistica. La quarta linea è stata avviata nel dicembre 2008 per prove funzionali e nell'aprile 2009 per le prove con i rifiuti. Un anno dopo è entrata definitivamente a regime.

Pagina aggiornata al 03/06/2021

ListInfo in Termovalorizzatore di Modena

Numero linee di termovalorizzazione
1
Capacità termica complessiva
circa 78 MWt
Tecnologia di combustione
forni a griglia mobile con raffreddamento ad acqua
Capacità di smaltimento rifiuti
max 650 t/g con PCI pari a 10465 kJ/kg
Funzionamento in un anno
7.500 ore
Potenza elettrica nominale
18,6 MWe
Operazione di recupero
R1
Tipologia rifiuti ammessi
rifiuti urbani; rifiuti speciali non pericolosi

BannerImage in Termovalorizzatore di Modena

TextPlay in Termovalorizzatore di Modena

Tecnologia

Come si compone l’impianto?

L'impianto nel suo complesso ha attualmente la seguente configurazione: una sezione di ricezione rifiuti, stoccaggio ed alimentazione; una linea di combustione con forno a griglia mobile dotato di caldaia a recupero e sistema di depurazione fumi; un impianto di generazione di energia elettrica predisposto per il recupero dell'energia termica.

Immagine Stone Desktop Termovalorizzatore di Modena

Cookie disabilitati - contenuto non disponibile

Title_Term_Modena2

Fasi di funzionamento

Accordion_Term_Modena2

Ricezione e stoccaggio rifiuti.

Combustione

L'impianto è dotato di un forno a griglia mobile raffreddata ad acqua, in grado di incenerire fino a 27 tonnellate all'ora di rifiuti con potere calorifico inferiore di 2.500 kcal/kg. Grazie al movimento alternato dei gradini che compongono la griglia mobile, mentre avanzano nella camera di combustione i rifiuti vengono mescolati in modo da favorire la combustione e minimizzare la presenza di incombusti nelle scorie finali. L'aria necessaria al processo di incenerimento viene introdotta in camera di combustione sia attraverso la griglia (aria primaria) sia attraverso aperture presenti sopra di essa (aria secondaria). L'aria primaria viene aspirata dall'interno della fossa di stoccaggio rifiuti in modo da mantenere la fossa in depressione, impedendo la diffusione di odori nell'ambiente esterno. Per aumentare il rendimento energetico, inoltre, prima di essere introdotta in camera di combustione l'aria primaria viene preriscaldata tramite scambiatori di calore che utilizzano il vapore prodotto dalla caldaia. Per assicurare il completamento della combustione, i residui passano poi alla camera di post-combustione, dimensionata per garantire la permanenza dei fumi ad una temperatura superiore a 850°C per almeno 2 secondi. Il mantenimento di tale temperatura, anche in presenza di rifiuti con basso potere calorifico, è garantito da due bruciatori di sostegno funzionanti a gas metano, che si attivano automaticamente in funzione della temperatura dei fumi. Nella camera di post-combustione viene inoltre realizzata la prima fase di depurazione dei fumi mediante l'iniezione di una soluzione di urea per l'abbattimento degli ossidi di azoto (processo di Riduzione Catalitica Non Selettiva - SNCR).Le scorie di combustione, giunte all'estremità della griglia, cadono in una vasca d'acqua per garantirne il completo spegnimento, e sono successivamente trasferite alla fossa di stoccaggio tramite sistemi di estrazione e trasporto.

Generazione di vapore

Depurazione fumi

Cogenerazione di energia elettrica e termica

Titolo doc ozzano emilia

Documenti disponibili

RicercaDocumentaleImpianti

Documenti dell'impianto:

Autorizzazioni

Omologa

Altro

Documenti di sicurezza per accedere all'impianto:

Note Informative sui rischi

Procedure

Schede di Sicurezza

Censimento spazi confinanti - sospetti inquinamento

TextSimple 2 in Termovalorizzatore di Modena - monitoraggio

Monitoraggio delle Emissioni

L'impianto è dotato di un Sistema di Monitoraggio in Continuo delle Emissioni (SMCE) che, attraverso analizzatori automatici in funzione 24 ore su 24, permette di tenere sotto costante controllo la qualità delle emissioni nell'atmosfera.

Hera Termovalorizzatori Web

L'impianto è dotato di un Sistema di Monitoraggio in Continuo delle Emissioni (SMCE) che, attraverso analizzatori automatici in funzione 24 ore su 24, permette di tenere sotto costante controllo la qualità delle emissioni nell'atmosfera. Una sonda di prelievo, opportunamente riscaldata, trasporta continuamente un campione di gas dal camino dell'impianto fino alla cabina analisi dove è installata la strumentazione. Il campione entra nell'analizzatore spettrometrico a raggi infrarossi (FTIR) che rileva in continuo gli spettri d'assorbimento dei composti da misurare. Attraverso un'elaborazione matematica gli spettri presenti vengono confrontati con quelli tipici delle sostanze da ricercare. Dal confronto è possibile determinare i valori quantitativi (concentrazioni) degli elementi e dei composti ricercati. Al sistema FTIR si aggiungono altri analizzatori e misuratori in continuo necessari per completare l'analisi dei fumi attraverso la determinazione di ulteriori parametri quali: polveri, composti organici, mercurio, ossigeno, temperatura, portata, pressione. Un sistema di acquisizione dati (SADE) rende poi disponibili i valori acquisiti in continuo elaborando le medie semiorarie e giornaliere delle concentrazioni misurate, che vengono confrontate con i valori di limite massimo ammissibili fissati dagli Enti di controllo. Questi dati sono resi disponibili anche sul sito del gruppo dove vengono aggiornati automaticamente ogni mezz'ora.

Report emissioni valori medi dell'ultima mezz'ora

Tipo di emissione	VALORE MEDIO			Status
	ND	40	60	ND
	ND	50	200	ND
	ND	260	400	ND
	ND	2	4	ND
	ND	20	30	ND
	ND	15	20	ND
	ND	100	100	ND
	ND	10	60	ND

Report emissioni valori medi giornalieri


	10	50	50	200	1	10	10	30
	8	50	20	100	1	5	10	5
20/12/2024	3,35	7,36	0,14	56,42	0,06	0,44	0,81	0,82
19/12/2024	2,35	6,36	0,14	57,69	0,06	0,46	1,21	0,86
18/12/2024	2,85	11,18	0,14	56,32	0,06	0,46	1,25	0,85
17/12/2024	3,04	4,07	0,14	56,29	0,06	0,45	1,02	0,74
16/12/2024	3,72	3,37	0,14	55,91	0,06	0,44	1,08	0,66
17/11/2024	3,59	8,99	0,14	56,01	0,06	0,5	1,19	0,55
17/11/2024	3,59	8,99	0,14	56,01	0,06	0,5	1,19	0,55
17/11/2024	3,59	8,99	0,14	56,01	0,06	0,5	1,19	0,55
17/11/2024	3,59	8,99	0,14	56,01	0,06	0,5	1,19	0,55
17/11/2024	3,59	8,99	0,14	56,01	0,06	0,5	1,19	0,55

Scegliere l'anno

Autocontrolli periodici microinquinanti - Anno 2023

TIPO EMISSIONE	Linea 4	limiti aia	Limiti 152/06
Cd+Tl (mg/Nm3)	0,00047	0,02	0,05
Hg (mg/Nm3)	0,00044	0,04	0,05
Metalli (mg/Nm3)	0,0073	0,3	0,5
Diossine (ng/Nm3)	0,0016	0,05	0,1
IPA (mg/Nm3)	0,0000018	0,005	0,01
PCB (ng/Nm3)	0,00067	0,1	0,1
